Introdução à produção
As válvulas de seleção do Foinbo® Swing são um componente essencial de várias aplicações, onde é fundamental para evitar o retorno. Seu design simples, porém eficaz, permite operação suave, baixa manutenção e desempenho confiável. Essas válvulas funcionam, permitindo o fluxo em uma direção, impedindo o fluxo na direção oposta, protegendo o sistema contra contaminação ou dano.
Uma das vantagens significativas das válvulas de seleção do Foinbo ® Swing é a versatilidade deles. Eles podem funcionar nos pipelines horizontais e verticais e podem ser instalados em várias direções de fluxo, tornando -os adequados para uma ampla gama de aplicações. Se você precisa regular o fluxo de água, gás, petróleo ou produtos químicos, as válvulas de seleção oscilante o cobriam.
Especificação do produto
|
Especificação |

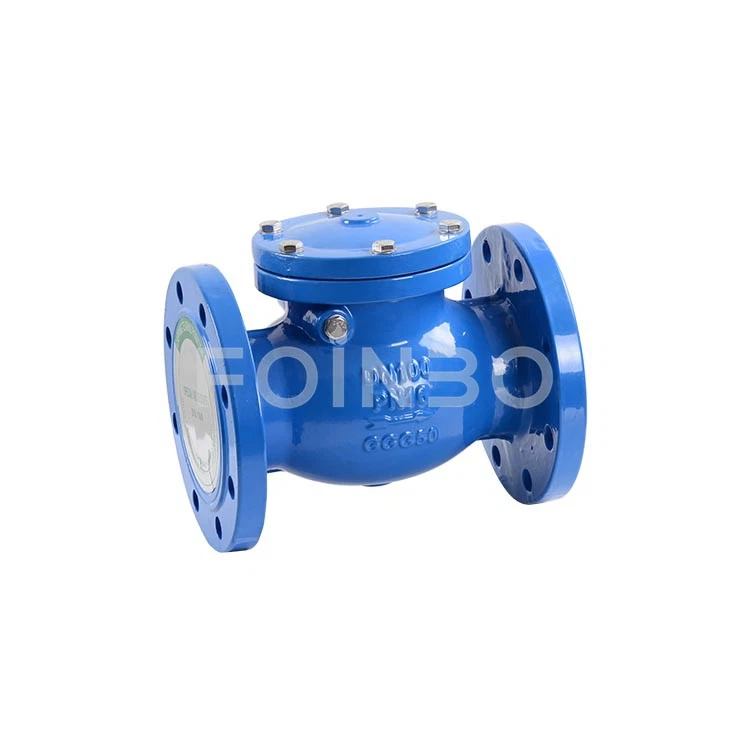

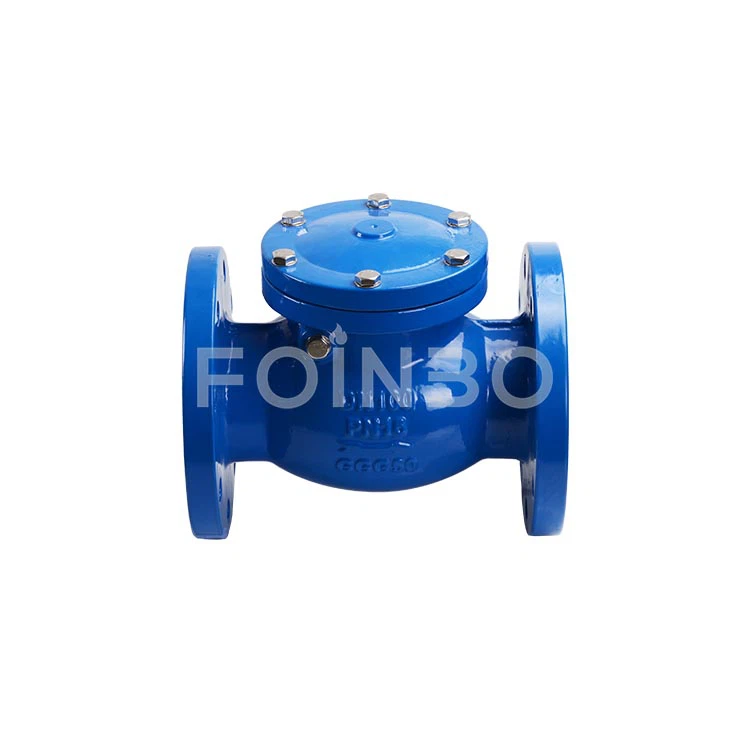

Válvula de retenção H44T-SWING 1-1/2 |
||||||||
|
2" |
2.5" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
|
Pressão de operação nominal |
1.6MPa |
||||||||
|
Pressão do teste de força |
4.8MPA |
||||||||
|
Médio de aplicação |
Água, mistura de espuma |
||||||||
|
Tipo de conexão |
Final da flange |
||||||||
|
Tipo de válvula |
Balanço |
||||||||
|
Material corporal |
Ferro dúctil |
||||||||
Perguntas frequentes
P: Qual é a válvula de retenção de giro?
R: A válvula de retenção de balanço é um tipo de válvula usada para controlar o fluxo de fluido em uma tubulação. Funciona permitindo que o fluido flua em uma direção e impedindo o refluxo na direção oposta, mantendo o sistema seguro e eficiente. A válvula foi projetada com um disco articulado que se abre quando o fluido flui na direção correta e fecha quando há um refluxo de fluido, impedindo qualquer dano ou contaminação no sistema.
P: Como dimensionar uma válvula de retenção de giro?
R: Para dimensionar adequadamente uma válvula de retenção, você deve determinar a velocidade mínima necessária para elevar completamente o disco. Em seguida, encontre a velocidade média do fluxo no sistema de tubulação e verifique se é maior ou igual à velocidade mínima exigida.
P: Onde uma válvula de retenção de balanço deve ser instalada?
R: Uma válvula de retenção de balanço deve ser instalada onde quer que o refluxo possa contaminar a mídia ou os danos do sistema.
P: A válvula de retenção de balanço deve ser vertical ou horizontal?
R: Uma válvula de retenção de balanço pode ser montada horizontal ou verticalmente se o fluxo vive de baixo. No entanto, a orientação vertical causará uma pressão de rachaduras mais alta devido ao peso do retalho.
P: Qual é a diferença entre uma válvula de retenção e uma válvula de retenção de balanço?
R: Uma válvula de retenção de balanço usa um flapper que oscila para fora do assento para permitir o fluxo para a frente e depois volta para o assento quando o fluxo é interrompido. Por outro lado, uma válvula de retenção carregada de mola incorpora uma mola para ajudar a fechar a válvula.
